德仁三坐標測量機有限公司-NeuroMeasure提供多種特征要素的測量，既可以手動測量又可以自動測量。

為了測量的方便性及準確性，建議操作者采用自動測量。尤其是對于可測范圍很小的要素，為了避免人為誤差必須采用自動測量。

下面以“球”為例具體分析

介紹

如圖所示，產品頂端是φ226的球體的一小部分，需要檢測該球的直徑及球心到底面的距離。

圖中可以看出該球的可測范圍只占整個球體非常小的一部分。這種情況，如果我們使用三坐標測量機只是在頂端可測范圍內手動的打點測量，測出的結果有可能偏差非常大。必須設定參數自動測量。

操作方法

? 首先根據圖紙要求建立好坐標系

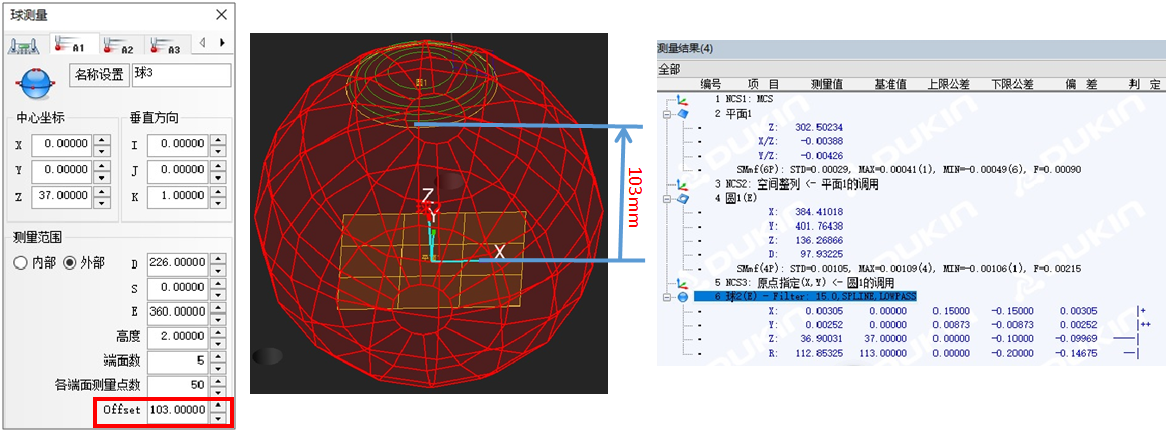

? 設定球的基本參數：中心坐標、垂直方向、直徑、測量范圍、測量端面數、每個端面測量點數、Offset值。

? 因?yàn)榭蓽y(cè)范圍比較小，建議多測幾個端面、各端面多測一些點，同時結合設置的端面數設置合適端面間的高度，保證把可測范圍都包含在內。

? 比較關鍵的參數Offset（偏移距離）。Offset=0時，軟件根據中心坐標X、Y、Z判斷第一個測量端面，根據Ｉ、J、K判斷端面的進行方向、根據端面數及端面間高度判斷其它要測量的端面位置。

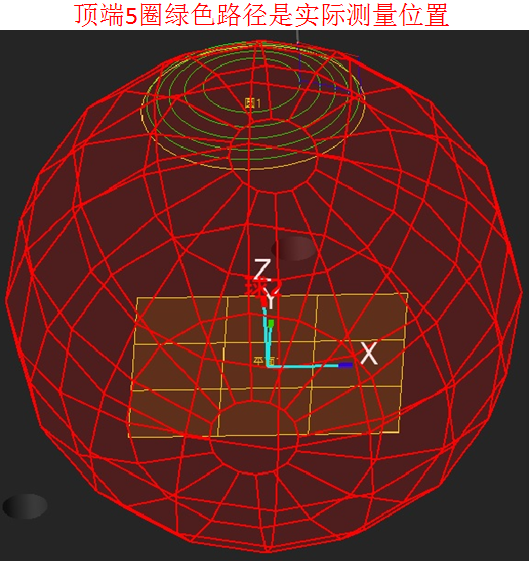

對于該案例中的球，是無法測量中心坐標所對應的端面的，所以要通過設置合適的Offset值進行偏移，Offset=103,以中心坐標為基準向上偏移103mm測量第一個端面。然后沿著Z軸向上走每間隔2mm測量一個端面，共測5個端面。
