? 作為功能強大的通用測量?jī)x器，三坐標受到越來越多客戶的認可和信賴。

 ? 三坐標測量機可以測量線性長度尺寸，包括高度、深度、距離、直徑等。

 ? 三坐標測量機可以測量線性角度尺寸，比如角度。

 ? 三坐標測量機可以測量幾何公差，包括形狀公差(比如平面度)，方向公差(比如垂直度)，位置公差(比如位置度)，輪廓公差和跳動。

 ? 三坐標測量機有專門的測量模塊，比如齒輪、渦輪、蝸桿、葉片、凸輪軸等。

 ? 三坐標測量機可以導入三維模型，包含常見的CATIA、UG、Pro-E、Parasolid、Inventor、Soliworks、Step、IGES等。

本案例主要講解特征的最大是條件應用。

概念

? 最大實體條件--Maximum Material Condition，縮寫MMC

? 特征在規定的尺寸極限內包含最大實體材料的狀態。

? 可以通過在公差框格中放置一個帶圓圈的字母M來應用MMC。允許的公差依賴于公差特征的實際配合尺寸。

? 當以最大實體（最大的銷子或最小的孔）生產特征時，只能應用特征允許的幾何公差。如果公差特征的尺寸偏離其最大實體時，允許公差的增量等于特征偏離最大實體的數值。

下面舉例說明：

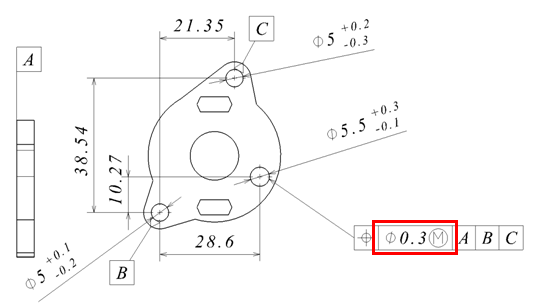

應用最大實體的圖紙

? 上圖中，位置度公差0.3的后面有一個帶圓圈的字母M，表示對孔本身應用最大實體。

? 孔的直徑范圍是：Φ5.4 - Φ5.8，下限D(zhuǎn)0 = Φ5.4 ，上限D(zhuǎn)4 = Φ5.8 。

? 對于孔而言，直徑越小，產品的實體最大。所以，孔徑合格且滿足最大實體的直徑是D0 = Φ5.4

孔不同直徑的情況

? 孔的加工直徑分為三種情況：  ?第一種情況：小于5.4mm，用D1表示；  ?第二種情況：介于5.4-5.8mm之間，用D2表示；  ?第三種情況：大于5.8mm ，用D3表示。

? 第一種情況，假設實際直徑D1=5.2mm：  ?直徑D1小于下限，已經超差，所以沒有放大余量，放大量=0；

? 第二種情況，假設實際直徑D2=5.7mm：   ?D2-D0=5.7-5.4=0.3mm，這樣直徑放大0.3，可以把這個0.3補償?shù)叫挝还罾铮糯蠛蟮墓钍牵?.3+0.3=0.6；

? 第三種情況，假設實際直徑D3=5.9mm：  ?5.9mm已超差，所以用D4-D0=5.8-5.4=0.4mm ?直徑D3已經超過上限，所以用5.8減去5.4得到0.4，可以把這個0.4補償?shù)叫挝还罾铮?/p>

  放大后的公差是：0.3+0.4=0.7。

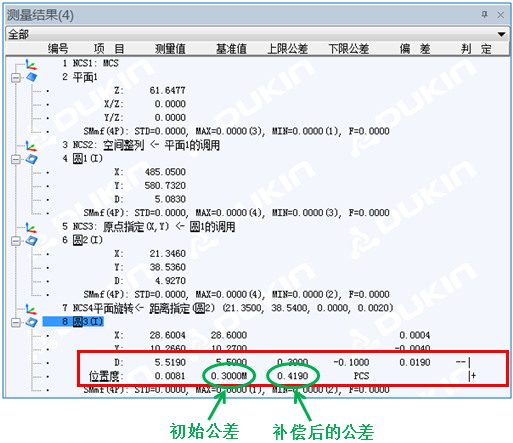

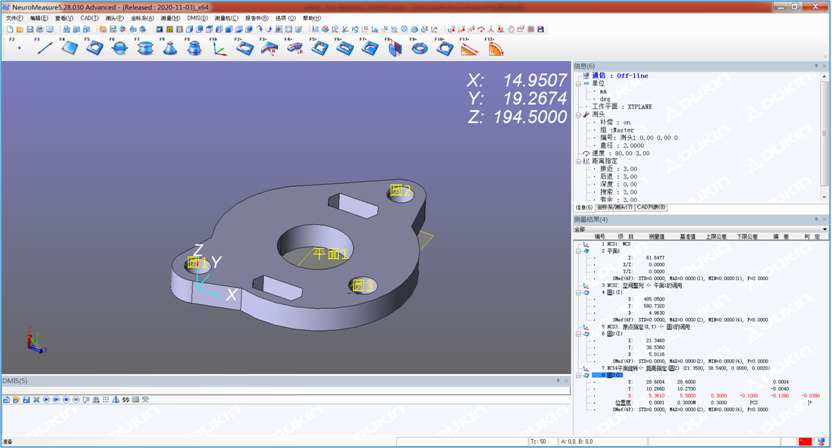

測量結果一（低于下限）

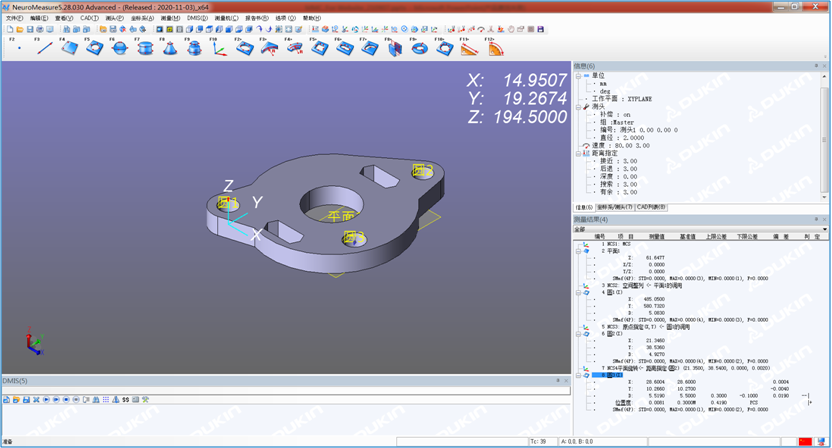

測量結果二（中間值）

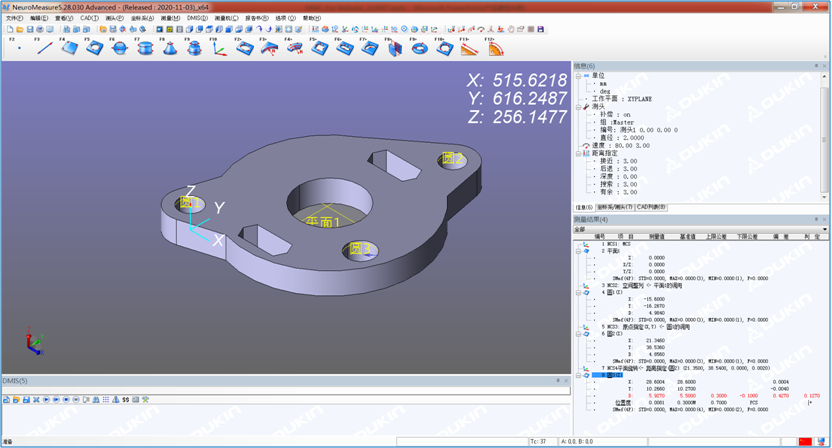

測量結果三（高于上限）
